Переключение передач на мотоцикле
Как переключать передачи на мотоцикле
Большинство мотоциклов оборудованы последовательной коробкой передач. Поэтому основные принципы всех действий схожи.
Переключение передач на мотоцикле различается «вверх» и «вниз».
Первое из них означает, что вам нужно включить более высокую передачу. Для этого вы включаете первую передачу, и таким образом повышаете скорость мотоцикла, а после этого постепенно переключаетесь на следующую передачу в такой последовательности:
Любое переключение передачи на более высокую происходит в этой последовательности.
Для включения низкой передачи используется переключение «вниз». Это делается при необходимости повышения мощности заднего колеса, например, поднимаясь в гору. Какова последовательность действий в этом случае?
Если вы хотите замедлить ход мотоцикла или остановить его, газ необходимо сбрасывать до того, как начнете выжимать сцепление. Тормозите до переключения с первой на вторую передачи.
Последовательность действий при троганье с места:
Как правильно переключать передачи на мотоцикле
Все движения, которые вы проводите с педалями, должны быть плавными, чтобы не вывести из строя трансмиссию.
Переключая передачи, переключайте за один раз одну скорость. Перескакивать не желательно.
Чтобы понять, как переключать передачи на мотоцикле, нужно внимательно изучить органы управления. Существуют мотоциклы с механической трансмиссией и полуавтоматической.
Способы переключения передач
Способ первый
Мотоциклы с механической трансмиссией. Все действия в этом случае происходят в следующей последовательности. Набираете скорость. Убираете газ. Включаете сцепление. Нажимаете педаль переключения передач. Отпускаете сцепление, затем педаль переключения и добавляете газу.
Чтобы завести мотоцикл, ставите его на нейтральную скорость. После этого убираете газ и выжимаете сцепление, одновременно включая первую скорость. Убрав ногу с педали передач, поддаете газу и отпускаете сцепление. Теперь добавляете газу.
Чтобы повысить передачи, нужно убрать газ, включить сцепление и нажать педаль переключения передач. После этого отпускаете сцепление, отпускаете педаль переключения и добавляете газу.
Чтобы понизить передачи, нужно убрать газ и включить сцепление. После этого резко добавить газу, и когда обороты начинают падать, нажимаете на педаль переключения передач. Отпускаете сцепление и педаль переключения и добавляете газу. После того, как мотоцикл остановится, не забудьте поставить его на нейтральную скорость.
Способ второй
Мотоциклы с полуавтоматической трансмиссией. На этих мотоциклах переключение скоростей происходит проще. Убираете газ и переключаете скорость. Сцепление и коробка передач здесь соединены.
Перед тем, как завести двигатель, поставьте свой байк на нейтральную передачу. Для того, чтобы включить первую скорость, нужно убрать газ и нажать рычаг переключения передач вниз. Для повышения передачи нужно убрать газ, а рычаг переключения передач поднять вверх. Для понижения передачи газ, наоборот, нужно поддать и сразу убрать руку с газа. Когда обороты начнут падать, переключить скорость и добавить газу. Теперь вы знаете, как на мотоцикле переключать скорости.
Все скорости мотоцикла и его максимальная скорость
Максимальная скорость мотоцикла зависит от того, какова мощность байка и передаточные числа привода. Мотоциклы разных кубатур могут достигать скорости от ста сорока километров до трехсот сорока километров в час.
Не нужно превращать максимальную скорость вашего байка в самоцель. Гораздо важнее то, насколько ваш мотоцикл динамичен в рамках всех возможных для него скоростей. Для улучшения возможностей мотоцикла можно увеличить или уменьшить передаточные числа. Например, для городских улиц максимальная скорость не выше 220 км/час. В этом случае подбирают так передаточные числа, чтобы на этой скорости шестая передача выкручивалась в отсечку. Мотоцикл получит столь важную для него динамику.
Для гонок по трассе передаточные числа подбираются немного иначе, чтобы использовались все шесть передач, до достижения максимальной скорости до 280 километров в час.
Замена передаточных чисел считается наиболее дешевым тюнингом, и на износ мотоцикла не влияет.
Как переключать передачи на мотоцикле?
Наличие умений езды на мотоцикле, а также качественная мотоэкипировка – залог уверенной и безопасной езды. Поэтому сегодня мы разберем базовые умения грамотно переключать скорости на мотоцикле. Происходит процесс смены передачи в последовательном режиме: при наборе скорости – от низа к верху, при снижении – от верха к низу. Эта особенность заставляет понервничать начинающих байкеров, поскольку вызывает определенные трудности. Тяжелее всего тем водителям, кто перманентно пересаживается с машины на мотоцикл или наоборот.
В управлении мотоциклом, как и в любой другой сфере, необходим опыт. Конечно, приходит он со временем, и переключение передач уже осуществляется на интуитивном уровне, схема попросту закрепляется в “подкорке”. Новички же делают массу ошибок на этапе обучения езде на “двухколесном железном коне”. Одна из первых особенностей, которую они порой не учитывают, – переключение нельзя делать до той поры, пока двигатель не достигает шестидесяти – семидесяти пяти процентов от максимально возможного количества оборотов.
В противном случае, все это может привести к тому, что:
Для смены скорости на ходу необходимо отпустить ручку акселератора, одновременно выжав сцепление. Затем переместить рычажок переключения кверху или книзу и спокойно приотпустить сцепление, одновременно потихоньку прибавляя газ.
Факторы, влияющие на смену скоростей
Оперативность переключения передач зависит от ряда факторов, среди которых и удобство расположения рычажка сцепления. На него надо надавливать всеми свободными пальцами, поэтому короткие ручки ставить не рекомендуется. Как правило, для эффективной смены передач есть ряд трудностей. Среди них, к примеру, уклон рычага и его большой подъем. Из-за такого расположения новички еле-еле дотягиваются до него.
На старт!
Подавляющая масса новоиспеченных байкеров испытывают некоторые сложности с плавным стартом с места. Дабы избежать проблем, необходимо выучить наизусть следующую последовательность выполнения “трогания”:
Как правило, отрыв от точки старта происходит в районе трех тысяч оборотов. Успех грамотного старта – в плавном наращивании оборотов двигателя при ровном спуске сцепления.
Перемещение рычага скоростей
Переключение передач надо осуществлять достаточно резко, чтобы не происходило слишком резкого повышения числа оборотов двигателя. Оптимальным считается рост в полторы тысячи оборотов. Если же переключение осуществляется медленно, в таком случае ручку акселератора необходимо закрывать. Повышение передачи следует делать на повышенных оборотах, на пониженных придется “перегазовывать”.
Некоторые модели мотоциклов имеют возможность менять скорости без нажатия сцепления. Причем, делать это можно на любых оборотах. Такой способ подразумевает под собой понижение “устремления” на небольшой интервал ручкой акселератора. Параллельно происходит повышение передачи. Конечно, для того, чтобы безошибочно производить подобные манипуляции, необходим опыт, но он довольно быстро нарабатывается при упорном старании научиться правильно переключать передачи.
Типичные ошибки
Практически все новички-мотоциклисты неправильно сидят за рулем своего “железного коня”: полностью выпрямив руки или слегка отклонившись назад. Дело в том, что при резком отпускании сцепления и одновременном нажатии на рычаг акселератора, может произойти резкий рывок, в результате которого водитель попросту упадет с транспортного средства.
Сбрасывать газ надо до того, как будет выжато сцепление. Мотор вызывает рычащие звуки, усиливая рев. Некоторые пугаются этого, считая, что происходит какая-то поломка и полностью бросают акселератор. В результате, байк “глохнет”, из-за того, что двигатель “стопорит” приводящие механизмы.
Выжимание сцепления с запозданием
В момент снижения оборотов медлительность с выжимом сцепления не нужна. Скорость может упасть в считанные мгновения, причем так резко, что придется начинать разгон вновь, чтобы добраться до нужной передачи.
Разрушая стереотипы
Вокруг процесса переключения скорости на мотоцикле ходит бесчисленное множество всевозможных “поверий”, у которых нет никакого практического обоснования. Так, бытует мнение, что оперативность смены передач влияет на изнашивание сцепления. Также некоторые считают, что притормаживать разрешается при помощи “коробки”, что менять скорости надо лишь на повышенных оборотах и так далее.
На самом деле, просто нужно один раз и навсегда выучить весь процесс старта и дальнейшей смены скоростей. Это обезопасит водителя от утраты контроля над транспортным средством и позволит избежать нештатной ситуации. Безусловно, азы управления необходимо получать поодаль от магистралей и большой концентрации людей и машин. При этом строго запрещается ездить на мотоцикле без шлема. Ведь как показывает статистика, почти ни один новичок-байкер не обходится без падений, пока обучается езде на “двухколесном железном коне”.
Как правильно переключать передачи на мотоцикле
Схема переключения передач на мотоцикле
Особо не покатаешься на мотоцикле, если не выполнять переключение передач. При первом столкновении с таким вопросом многие посчитают, что это очень проблематично. Но данное заблуждение очень легко развеять приведенными ниже фактами.
Когда нужно переключать
Присутствуют особенности, как, и когда выполнить переключение передач на разной КПП («механика» или «автомат»). В любом случае предварительно стоит изучить основные азы, как например расположение ручки сцепления, правила набора и сброса скорости, рычага переключения передач. Именно они используются в последующем для выполнения указанных действий.
Выжимается рычаг сцепления и в один момент нажимается рычаг переключения передач левой ногой. После включения первой передачи, планомерно добавляется газ путем прокручивания ручки, а сцепление медленно отпускается.
При помощи носка левой ноги рычаг приподнимается вверх до характерного щелчка на 2-ю и последующие скорости. Некоторые «асы» производят переключение более простым способом: слегка приподнимают носком рычаг и сбрасывают газ. Но для этого нужен определенный опыт для плавности. В противном случае срок службы сцепления из-за повышенного износа значительно сократится.
Может возникнуть необходимость включения пониженной передачи. После сброса газа примерно на 2 000 – 3 000 оборотов путем торможения, следует выжать сцепление и выполнить переключение скорости вниз. Так можно продолжать до тех пор, пока не будет включена нейтраль. Плавные действия будут только в том случае, когда действующие обороты будут меньше примерно на 500 – 1 000 оборотов пониженной передачи.
Иначе будет ощущаться рывок.
Если брать во внимание коробку «автомат», здесь включения сцепления не требуется, так как оно взаимосвязано с КПП. По этой причине переключение может выполняться на любых оборотах при движении.
При сброшенном газе нажимается рычаг переключения передач вниз. Должен состояться только один щелчок для первой передачи. Аналогичным образом включаются повышенные скорости, но только рычаг поднимается вверх при отпущенной рукоятке газа (на один щелчок). Для сброса передач рычаг опускается вниз нажатием. При этом лучше выполнить именно так: поддается газ и сразу же убирается рука с ручки, а после падения оборотов производиться переключение скорости и вновь добавляется газ в нужном количестве.
За счет чего происходит переключение скорости
Когда происходит движения рычага выбора скорости байка, специальный привод позволяет привести в движение вилки. Они предназначены для перемещения муфт продольного включения. Одновременно две передачи включенными быть не могут, так как для этого используется замок (механизм для блокировки). Если рассматривать на примере трехходовой коробки, во время движения одного ползуна, остальные просто фиксируются замком.
В тот момент, когда муфта, отвечающая за включение, направляется к шестерне конкретной передачи, происходит встреча их зубчатых венцов. Они между собой соединяются, и происходит их единовременное вращение. Таким образом КПП передает вращательные движения от мотора посредством карданного вала главной передаче.
Рекомендации
Во время поездок на мотоцикле следует довести все действия до автоматизма. Начинающим водителям лучше откатать все моменты на площадке, где отсутствуют посторонние люди. Это позволит избежать травм, как самого ездока, так и окружающих. При этом стоит обратить внимание на некоторые другие советы.
Видео

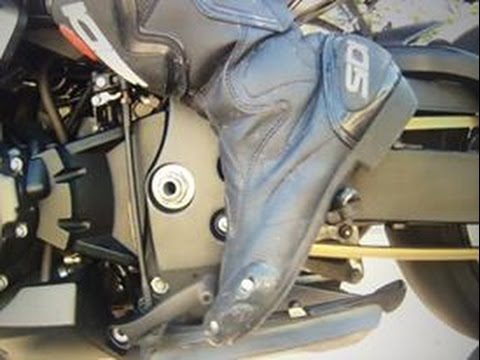

В данном видео представлено простое переключение передач на спортивном байке (на примере Honda CBR1000RR 2008), а также, которые будут понятны даже начинающим водителям. Кроме этого рассмотрен вариант работы со спортрежимом на ходу.
Как переключать передачи на мотоцикле
Правильное переключение передач напрямую зависит от техники выполнения, секрет которой состоит в плавных и ровных движениях.
Если вам не хватило занятий в мотошколе, попробуйте поупражняться в заброшенной местности — например, на бывшей стоянке машин. Так вы сможете отточить технику, не отвлекаясь на другой транспорт и препятствия. С регулярной практикой у вас появится внутреннее ощущение, когда и как нужно отпускать сцепление, как сильно газовать для плавного разгона, с какой силой нажимать педаль.
Как узнать подходящий момент для переключения передачи
Вы почувствуете, когда двигатель достигнет определённого крутящего момента, необходимого для другой передачи. Ориентируйтесь на звуки и собственные ощущения: мотор словно “попросит” о переключении.
Как найти нейтральную передачу
Когда на мотоцикле включена нейтралка, загорается зелёный индикатор.
Толкните рычаг вниз от второй передачи, удерживая сцепление. Без сцепления будет сложнее попасть на нейтральную скорость. Посмотрите на панель инструментов: загорелся ли соответствующий индикатор (обычно зеленый)? Если вы промахнулись и попали на первую, используйте край обуви: этого усилия хватит для переключения.
Как переключать передачи более плавно
Лучший способ приноровиться к ровному переключению – следить за поведением вашего мотоцикла. Если он дергается, двигается рывками во время отпускания сцепления, значит, левая рука действует чересчур резко. Если мотоцикл наклоняется вперед между скоростями, то вы слишком много газуете.
Замедление между переключением передач означает недостаточное количество газа, что позволяет двигателю снижать скорость. Плавное переключение – это слаженная работа сцепления, газа и рычага передач.
Как снизить скорость перед светофором или знаком «Стоп»
К примеру, мотоцикл движется со скоростью 80 км/час на пятой передаче, и его нужно полностью остановить. Сбавляйте скорость, постепенно переключаясь на более низкие передачи и отпускайте сцепление, слегка подгазовывая. Так вы используете торможение двигателем и сохраните возможность ускориться при зеленом свете. Когда мотоцикл полностью остановится, переключитесь на нейтралку и удерживайте тормоз. Как будете готовы тронуться, включите первую передачу.
Что делать, если вы заглохли
Выжмите сцепление, заведите мотор, включите первую и трогайтесь как можно быстрее.
Можно ли пропускать передачи
Можно, и при правильном выполнении такой способ экономит газ. Но вы должны быть готовы к грубому ускорению рывками.
Нужно ли оставлять мотоцикл на передаче во время парковки
Нормально оставлять мотоцикл на нейтральной передаче, когда вы паркуетесь на ровной местности. Если же есть склон, следует включить первую передачу, чтобы предотвратить смещение боковой или центральной подножки.
Как переключаются скорости на мотоцикле
Когда нужно переключать
Присутствуют особенности, как, и когда выполнить переключение передач на разной КПП («механика» или «автомат»). В любом случае предварительно стоит изучить основные азы, как например расположение ручки сцепления, правила набора и сброса скорости, рычага переключения передач. Именно они используются в последующем для выполнения указанных действий.
Повышение скорости
Тронувшись на первой передаче, для чего газ убирается и педаль нажимается вниз, водитель переходит на более высокую скорость. Далее действуем, как описывалось выше — выключаем газ, выжимаем сцепление (если это механическая система) и переключаемся на вторую скорость.
Менять их следует постепенно, не перескакивая через показатели. Иначе система трансмиссии очень скоро выйдет из строя.
Профессионалы советуют переходить на повышенную передачу на высоких оборотах двигателя. И включение-выключение сцепления нужно делать быстро. Иначе двигатель будет «спотыкаться», что опять же не пойдет ему на пользу. К тому же мотоцикл дернется, а это очень опасно на высокой скорости.
Также профессионалы рекомендуют помнить, что сцепление будет плавным, если количество оборотов двигателя увеличить на 500-1000 единиц по сравнению с тем, на котором начинается переключение. И еще они советуют не прекращать ускорение при переходе на более высокую передачу.
Выжимается рычаг сцепления и в один момент нажимается рычаг переключения передач левой ногой. После включения первой передачи, планомерно добавляется газ путем прокручивания ручки, а сцепление медленно отпускается.
При помощи носка левой ноги рычаг приподнимается вверх до характерного щелчка на 2-ю и последующие скорости. Некоторые «асы» производят переключение более простым способом: слегка приподнимают носком рычаг и сбрасывают газ. Но для этого нужен определенный опыт для плавности. В противном случае срок службы сцепления из-за повышенного износа значительно сократится.
Может возникнуть необходимость включения пониженной передачи. После сброса газа примерно на 2 000 – 3 000 оборотов путем торможения, следует выжать сцепление и выполнить переключение скорости вниз. Так можно продолжать до тех пор, пока не будет включена нейтраль. Плавные действия будут только в том случае, когда действующие обороты будут меньше примерно на 500 – 1 000 оборотов пониженной передачи.
Иначе будет ощущаться рывок.
ВАЖНО: На передачах с 4 по 6 можно передвигаться довольно быстро и на максимальных скоростях. Но тронуться с них с места будет невозможно. Причина заключается в отсутствии необходимой силы передаваемой на колеса.
Как переключать передачи на мотоцикле
Большинство мотоциклов оборудованы последовательной коробкой передач. Поэтому основные принципы всех действий схожи.
Переключение передач на мотоцикле различается «вверх» и «вниз». Первое из них означает, что вам нужно включить более высокую передачу. Для этого вы включаете первую передачу, и таким образом повышаете скорость мотоцикла, а после этого постепенно переключаетесь на следующую передачу
в такой последовательности:
Любое переключение передачи на более высокую происходит в этой последовательности.
Для включения низкой передачи используется переключение «вниз». Это делается при необходимости повышения мощности заднего колеса, например, поднимаясь в гору. Какова последовательность действий в этом случае?
Если вы хотите замедлить ход мотоцикла или остановить его, газ необходимо сбрасывать до того, как начнете выжимать сцепление. Тормозите до переключения с первой на вторую передачи.
Последовательность действий при троганье с места:
Если брать во внимание коробку «автомат», здесь включения сцепления не требуется, так как оно взаимосвязано с КПП. По этой причине переключение может выполняться на любых оборотах при движении. При сброшенном газе нажимается рычаг переключения передач вниз. Должен состояться только один щелчок для первой передачи. Аналогичным образом включаются повышенные скорости, но только рычаг поднимается вверх при отпущенной рукоятке газа (на один щелчок). Для сброса передач рычаг опускается вниз нажатием. При этом лучше выполнить именно так: поддается газ и сразу же убирается рука с ручки, а после падения оборотов производиться переключение скорости и вновь добавляется газ в нужном количестве.
Последовательность действий
У большинства мотоциклов водитель регулирует сцепление вручную при помощи рычага, который находится возле левой рукоятки руля. Такая трансмиссия установлена на мотоциклах «Урал» и «Минск». Чтобы переключить передачи в этих моделях необходимо выполнить последовательность:
Другими словами, при повышении передачи повторяются действия, описанные в пункте два.
У мотоциклов с полуавтоматической трансмиссией сцепление при переключении скоростей выключается автоматически
Для понижения передачи:
С полуавтоматической трансмиссией дело обстоит гораздо проще. У таких мотоциклов как «Днепр», «Иж-Юпитер 5», «Иж-Юнкер», «Ява» сцепление при переключении передач выключается автоматически. У этих моделей сцепление синхронизировано с КПП. Тут главное правило при повышении передач — убираем газ, а тогда меняем скорость.
Вначале движения с нейтральной скорости нужно включить первую передачу. Для этого необходимо убрать газ и нажать вниз рычаг переключения передач. При понижении передачи надо поддать газу, убрать руку с газа и на падающих оборотах сменить передачу, затем снова добавить газу.
За счет чего происходит переключение скорости
Когда происходит движения рычага выбора скорости байка, специальный привод позволяет привести в движение вилки. Они предназначены для перемещения муфт продольного включения. Одновременно две передачи включенными быть не могут, так как для этого используется замок (механизм для блокировки). Если рассматривать на примере трехходовой коробки, во время движения одного ползуна, остальные просто фиксируются замком.
В тот момент, когда муфта, отвечающая за включение, направляется к шестерне конкретной передачи, происходит встреча их зубчатых венцов. Они между собой соединяются, и происходит их единовременное вращение. Таким образом КПП передает вращательные движения от мотора посредством карданного вала главной передаче.
Устройство коробки передач мотоцикла
Коробка передач — это механизм, состоящий из набора шестерен, которые могут вводится в зацепление в различных сочетаниях.
Она предназначена для изменения тяговых усилий на заднем колесе мотоцикла при постоянных оборотах коленчатого вала двигателя.
На мотоциклах устанавливаются коробки передач с двумя (рис. 54, а) и тремя валами (рис. 54, б) с шестернями постоянного и периодического зацепления. С двумя валами коробки передач применяются на мотоциклах с карданной передачей (К-750, М-61, М-62 и др.), с тремя валами на мотоциклах с цепной задней передачей. При шестернях постоянного зацепления передачи включаются с помощью кулачковых, зубчатых и других муфт.
Рис. 54. Простейшие коробки передач с шестернями постоянного зацепления: а — с двумя валами; б — с тремя валами; 1 — первичный вал; 2 — муфта включения; 3 — вторичный вал; 4 — промежуточный вал
Первичный вал в коробках передач непосредственно соединяется через сцепление с коленчатым валом. Вал, соединенный через заднюю передачу с колесом, называется вторичным валом. Третий вал является промежуточным и изготовлен вместе с шестернями. Муфта включения, установленная на шлицах вала, вращается вместе с валом, и ее можно перемещать в осевом направлении. Муфта служит для включения передач и установки нейтрального положения шестерен. В коробке передач находятся механизм переключения передач и пусковой механизм.
Принцип работы коробки передач основан на попеременном введении в зацепление различных пар шестерен с неодинаковым числом зубьев.
Отношение числа оборотов первичного вала к количеству оборотов вторичного вала называется передаточным числом данной передачи, а отношение числа оборотов коленчатого вала к оборотам заднего колеса — общим передаточным числом.
Валы коробки передач на мотоциклах с цепной задней передачей размещаются поперек оси, а при карданной передаче — вдоль оси.
передач, устанавливаемые на мотоциклах, служат для включения соответствующего набора шестерен. Они имеют ручной и ножной приводы. Часть механизмов (рис. 55), монтируемая в коробке передач, состоит из муфт включения, вилок, вала переключения (копирного вала) или вала переключения с сектором (рис. 55, д), имеющего фигурные пазы и фиксатор. Муфты включения бывают с кулачковым (рис. 55, б), шлицевым (рис. 55, г), зубчатым (рис. 55, д) зацеплением. Они перемещаются по валу в осевом направлении с помощью вилки или поводка. Вилка входит в кольцевую канавку муфты включения, а шип — в фигурный паз копирного вала (рис. 55, б) или сектора переключения. При повороте копирного вала или сектора паз перемещает за ним вилку с муфтой включения в заданном направлении.
Рис. 65. Детали механизмов переключения передач: а — вал переключения с сектором: б — вал переключения (копирный): в — кулачковая муфта; г — шлицевая муфта; д — зубчатая муфта; 1 — фиксатор; 2 — фигурные пазы; 3 — шип; 4 — вилка; 5 — муфты включения
При ручном переключении передач вал переключения через систему тяг перемещают рукой с помощью рычага. Ножной привод механизма переключения непосредственно поворачивает копирный вал или поводок переключения.
Ножной привод механизма переключения передач (рис. 56) состоит из педали и селектора (избирателя). У селектора педаль соединена с державкой собачек, а зубчатый сектор — с валом переключения, который с помощью вилок и муфт включает передачи.
Рис. 56. Схема механизма ножного переключения передач с селектором: 1 — зубчатый сектор; 2 — собачки; 3 — державка; 4 — педаль
При наличии селектора, служащего избирателем передач, для включения передачи нужно только переместить педаль из нейтрального положения вверх или вниз до упора.
Пусковой механизм на мотоциклах бывает двух типов: первый — с торцовыми зубьями храповой шестерни и зубчатым сектором (рис. 57), второй — собачкой и храповой шестерней внутреннего зацепления (рис. 58).
Рис. 57. Пусковой механизм с зубчатым сектором и храповой шестерней: 1 — пусковая педаль; 2 — спиральная пружина; 3 — зубчатый сектор; 4 — вал коробки передач; 5 — пружина; 6 — храповая шестерня; 7 — храповик; 8 — крышка картера
Пусковой механизм перепускного типа преимущественно используется на мотоциклах с двухтактными двигателями. Его работа осуществляется следующим образом. При нажатии на педаль зубчатый сектор (см. рис. 57), установленный в крышке картера коробки передач, входит в зацепление с храповой (пусковой) шестерней, прижатой пружиной своими торцовыми храповыми зубьями к храповику. Пусковая шестерня свободно надета на вал коробки передач, а храповик соединен с ним. При перемещении педали вниз зубчатый сектор поднимается и через пусковую шестерню и храповик поворачивает коленчатый вал двигателя.
При отпускании педали зубчатый сектор под воздействием спиральной пружины возвращается в прежнее положение и заставляет шестерню вращаться в обратную сторону. При этом в пусковой шестерне срабатывает храповик, и зубчатый сектор, поворачивая шестерню в обратном направлении, возвращается в исходное положение, выходя из зацепления с ней.
Пусковой механизм с собачкой и шестерней с внутренним зацеплением храповых зубьев (рис. 58) работает следующим образом. При нажатии на педаль собачка, установленная на оси, под действием толкателя входит в зацепление с храповыми зубьями пусковой шестерни и поворачивает ее.
Рис. 58. Пусковой механизм с собачкой и храповой шестерней внутреннего зацепления: 1 — пусковая педаль; 2 — пусковая шестерня; 3 — толкатель; 4 — собачка; 5 — ось собачки; 6 — выключатель собачки; 7 — пружинный упор
Вращение от этой шестерни передается через находящуюся с ней в постоянном зацеплении шестерню вторичного вала, соответствующую шестерне первичного вала, и далее через сцепление — коленчатому валу двигателя. С началом работы двигателя храповые зубья отталкивают прижатый к ним толкателем конец собачки. При отпускании педали собачка вместе с валом под действием возвратной пружины возвращается в исходное положение до пружинного упора, при этом она отжимается от зубьев.
Коробка передач на мотоциклах с двухтактными двигателями монтируется в одном блоке с двигателем. На мотоциклах ИЖ-Ю, ИЖ-П коробки передач одинаковой конструкции и различаются между собой только устройством механизмов переключения. Коробки передач имеют четыре передачи и одно нейтральное положение (рис. 59). Первичный вал пустотелый и выполнен заодно с шестерней первой передачи. Одним концом он насажен на шариковый подшипник, а другим входит внутрь вторичного вала и вращается в двух бронзовых втулках. На первичном валу находится шестерня второй передачи с кулачками на торце. На шлицах вала установлены скользящая шестерня и каретка второй и четвертой передач с двусторонними кулачками.
Вторичный вал также пустотельный и выполнен заодно с основной шестерней вала, на его конце крепится ведущая звездочка задней цепной передачи.
Промежуточный вал со шлицованой поверхностью опирается на шарикоподшипники. На нем свободно насажены шестерни первой и третьей передач. Основная шестерня жестко соединена с валом и имеет постоянное зацепление с шестерней вторичного вала. Скользящая шестерня-каретка второй передачи с двусторонними кулачками может перемещаться вдоль оси вала.
Механизм переключения коробки передач состоит из вилки и копирного вала. Если шестерня 14 (рис. 59, а) перемещается влево, включается первая передача, вправо — третья передача. При перемещении шестерни 6 влево включается вторая передача, вправо — четвертая.
Рис. 59. Коробка передач и схема переключения передач мотоцикла ИЖ-П: 1 — шарикоподшипник; 2 — промежуточный вал; 3 — первичный вал; 4 — шестерня первой передачи; 5 — шестерня второй передачи; 6 — шестерня второй. и четвертой передач (скользящая); 7 — опорная шайба вторичного вала; 8 — основная шестерня вторичного вала; 9 — кольцо подшипника; 10 — ведущая звездочка; 11 — вторичный вал; 12 — основная шестерня промежуточного вала; 13 — шестерня третьей передачи промежуточного вала; 14 — шестерня второй передачи (скользящая); 15 — шестерня первой передачи
На мотоциклах К-750, М-62 коробка передач монтируется в отдельном блоке, крепящемся с помощью шпилек к картеру двигателя.
В этой коробке передач (рис. 60) имеются два вала — первичный и вторичный, четыре передачи и одно нейтральное положение. Переключение передач — ножное и ручное — осуществляется с помощью валов и сектора с фигурными пазами. Муфты включения — кулачкового типа.
Рекомендации
Во время поездок на мотоцикле следует довести все действия до автоматизма. Начинающим водителям лучше откатать все моменты на площадке, где отсутствуют посторонние люди. Это позволит избежать травм, как самого ездока, так и окружающих. При этом стоит обратить внимание на некоторые другие советы.
Нужно ли оставлять мотоцикл на передаче во время парковки
Нормально оставлять мотоцикл на нейтральной передаче, когда вы паркуетесь на ровной местности. Если же есть склон, следует включить первую передачу, чтобы предотвратить смещение боковой или центральной подножки.
Даже людям очень далеким от авто и мототехники известно, что для движения любого транспортного средства необходимо «переключать передачи». Иногда этот процесс еще называют «переключением скоростей», что не совсем корректно, но в целом отражает содержание взаимодействия двигателя внутреннего сгорания с колесами.
Знание о том, как переключать передачи, является базовым для любого человека, который только приступает к осваиванию мотоцикла. В самом переключении нет ничего сложного. Но для начала следует понять ту принципиальную роль, которую играет передача крутящего момента в движении мотоцикла.
Трансмиссия или механизм передачи крутящего момента от двигателя к колесам – необходимый элемент всех двигателей внутреннего сгорания. Это связано с особенностями работы двигателя, с его тяговой характеристикой.
Физические основы движения транспортного средства с двигателем внутреннего сгорания таковы:
И наоборот: выигрывая в скорости и снижая крутящий момент, мы начинаем проигрывать в силе. Если, например, после равномерного скоростного движения мы начнем подъем в гору, то сопротивление движению усилится. Как следствие – обороты двигателя начнут падать, небольшой крутящий момент уменьшится, и двигатель заглохнет. Чтобы этого не произошло, нужно увеличить крутящий момент.
Максимальный крутящий момент обеспечивает 1 скорость. С возрастанием порядкового номера передачи крутящий момент уменьшается. Но все равно скорости с 1 по 3 считаются низшими и позволяют ехать небыстро, но преодолевать большее сопротивление. Передачи с 4 по 6 считаются высокими.
На высоких передачах можно двигаться с максимальной скоростью, но абсолютно невозможно тронуться с места, т.к. на колеса не будет передаваться необходимая для этого сила.
Таким образом, потребность в дифференцированной передаче крутящего момента от двигателя к колесам приводит к необходимости специального передаточного механизма – трансмиссии или коробки передач.
Как правило, у мотоцикла 6 передач. Плюс 1 нейтральная. Скорости переключаются педалью с левой стороны. Для этого в зависимости от модели мотоцикла, а также от того, нужно ли нам поднять или снизить скорость, ее приподнимают или на нее нажимают.
На большинстве мотоциклов переключение скоростей производится по такой схеме:
Переключение скоростей осуществляется при выжатом сцеплении и сбавлении (или сбросе) газа.
Как переключать передачи вверх:
Схема переключения скоростей вниз:
Как переключаются передачи вниз в случаях, когда необходимо перескочить на более чем 1 скорость (напр., в случае торможения):
Все действия, выполняемые при переключении скорости, необходимо проводить быстро, но плавно. Сбрасывание газа и выжимание сцепления должно производиться одновременно. Если пауза будет долгой, то мотоцикл заглохнет.
Если, наоборот, выжимание сцепления будет предшествовать сбросу газа, байк заревет и при последующем переключении скорости начнет дергаться.
Переключать передачи нужно в ходе прямолинейного движения. Прежде чем входить в поворот, следует разобраться со скоростью.
Когда вы освоите базовое переключение скоростей на мотоцикле, вы увидите, что в некоторых случаях сцепление может не использоваться. Например, при значительных оборотах двигателя достаточно просто нажимать педаль переключения передач вверх.
КОРОБКА ПЕРЕДАЧ МОТОЦИКЛОВ «ДНЕПР»
В моделях МТ9, МТ10, МТ10-36, («Днепр-11», «Днепр-12», «Днепр-16»), МВ-750М МВ-650 устанавливается двухвальная четырехступенчатая коробка передач с передачей заднего хода и механизмом автоматического выключения сцепления модели МТ804 (рис. 4.11).
В коробке введена передача заднего хода, механизм силового выключения сцепления при переключении передач, изменены другие узлы. Коробку передач можно устанавливать на мотоциклы киевского мотоциклетного завода моделей К-750, К-750М, К-650 и на последние модели мотоциклов «Урал». В случае замены коробок предыдущих выпусков необходимо произвести некоторую доработку. Нужно укоротить карданный вал.
Для вала конструкции Киевского мотоциклетного завода это можно сделать при помощи перестановки стопорного кольца, которое размещено на заднем конце карданного вала. В случае необходимости прорезать еще одну канавку на валу, немного укоротив вилку кардана. Вилку и вал можно также соединить штифтом (рис. 4.12). Вал укорачивают со стороны карданного шарнира на такую величину, чтобы торец вала был удален от масленки на расстояние не менее 3-х мм.
На мотоциклах Киевского мотоциклетного завода моделей К-750, К-750М рама короче, чем на последующих моделях, поэтому возможно соприкосновение диска пружинного кардана и рамы. В этом случае делают скосы на диске и раме (рис. 4.13).В отличие от коробки предыдущих выпусков нейтраль механизма переключения устанавливается ножной педалью при помощи указателя лампы-фонаря, которая монтируется на приборном щитке. Схема включения фонаря показана на рис. 4.14. В отличие от предыдущей коробки передач корпус состоит из картера и одной крышки. Между картером и крышкой установлена картонная прокладка, которую смазывают консистентной смазкой, например, Литолом-24. Прокладка не прилипает к металлическим поверхностям и во время разборки остается на крышке или картере.
Рис. 4.12. Уменьшение размеров карданного вала
Рис. 4.13. Сопряжение диска пружинной муфты и рамы мотоцикла: 1 — скос на диске. 2 — предельно допустимое положение диска пружинной муфты. 3 — поминальное положение диска: 4 — скос на раме
Рис. 4.14. Схема включения лампы указателя нейтрали: 1 — лампа указателя нейтрали; 2 — провод, 3 — изолирующий колпачок
Рис. 4.16. Вал вторичный мотоциклов «Днепр-11/16»: 1 — вал в сборе; 5, 9, 11, 15, 20, 22, 23, 29 — шестерни; 2 — шпонка; 3 — вал; 4, 8, 10, 14 — втулки; 6, 7, 12, 13 — муфты; 16, 19, 26 — шайбы; 17, 18 — подшипник; 21 — болт; 24 — гайка; 25 — шплинт; 27 — диск; 28 — диск в сборе; 30 — кольцо; 31 — прокладка.
ВАЛЫ КОРОБКИ ПЕРЕДАЧ МОТОЦИКЛОВ «ДНЕПР»
Вал первичный установлен на двух подшипниках. Вал выполнен заодно с венцами шестерен заднего хода, первой и второй передач. Шестерни третьей и четвертой передач насадные. От проворачивания нарвалу шестерня четвертой передачи удерживается сегментной шпонкой. Шестерня третьей передачи связана с шестерней четвертой передачи при помощи торцовых выступов.
Вторичный вал также установлен на двух подшипниках и имеет шлицевой венец для скользящей шестерни заднего хода. На вал напрессованы две шлицевые муфты, удерживаемые от проворачивания шпонками. Шестерни первой, второй и третьей передач свободно вращаются на металлокерамических втулках, а шестерня четвертой передачи — на бронзовой втулке. Шестерни с валом соединяются при помощи подвижных муфт включения передач. Специального подвода смазки к трущимся поверхностям нет.
