Автомобильный аккумулятор — в ИБП!
Представляем вашему вниманию статью Александра Ткачева из Риги, который в соавторстве с Александром Ярошенко (SamElectric.ru) расскажет о том, как можно использовать обычный автомобильный аккумулятор для резервного питания важного оборудования.
Источник бесперебойного питания (ИБП) является не просто защитником электропотребителей от скачков и перепадов питающего напряжения, но и полноценным источником накопленной энергии.
С постоянным совершенствованием электронных компонентов снижается и их стоимость. Если 10–15 лет назад ИБП мощностью 1000 ВА был достаточно дорогим прибором, то сейчас такой ИБП можно приобрести по доступной цене. В современных ИБП используются дорогие необслуживаемые свинцовые аккумуляторные батареи, произведенные по технологии AGM (Absorbent Glass Mat). Суть технологии — использование вместо жидкого электролита токонепроводящего пористого материала с жидким электролитом в порах. Такой аккумулятор безопасен с точки зрения использования (может использоваться в положении «на боку» или «вниз головой») и не требует обслуживания, но имеет один существенный минус: высокая цена.
Обычная автомобильная стартерная аккумуляторная батарея (АКБ) имеет жидкий электролит и стоит в 2–3 раза дешевле при такой же емкости, но накладывает на использование в ИБП некоторые ограничения. Поэтому производители ИБП предпочитают ставить в свои изделия именно AGM батареи.
Применение обычных АКБ существенно снизит стоимость, увеличит емкость накопленной энергии и продолжительность работы ИБП
Далее мы рассмотрим обслуживаемые кислотно-свинцовые АКБ, используемые в автомобилях, и покажем, как «обмануть систему» и применить АКБ в обычных ИБП.
Теоретическая часть
АКБ имеет два крайних рабочих состояния — полностью разряжена и полностью заряжена:
Внимательный читатель, а особенно автоэлектрик возразит: «Напряжение на заряженной АКБ не будет выше 13 вольт!» И будет прав! Напряжение на полностью заряженной АКБ будет в пределах 12,75–12,80 вольт при плотности электролита 1,26 г/см3 и при температуре 25°С. И называется оно напряжение покоя АКБ.
Напряжение покоя измеряется только после отключения АКБ от потребителей или зарядных устройств через как минимум 24 часа. Во время зарядки и разрядки в АКБ происходят сложные химические процессы, длящиеся после отключения зарядного устройства или нагрузки какое-то время. Это можно назвать химической инерцией.
Если АКБ отключить от нагрузки, ее напряжение начнет подниматься. А при зарядке, если отключить АКБ от зарядного устройства, напряжение будет снижаться
Во время зарядки АКБ набирает электрическую емкость. Это один из самых главных показателей АКБ. Электроемкость АКБ — это произведение постоянного тока разряда АКБ на время разряда при номинальном напряжении (для автомобильного АКБ это 12 вольт).
За час АКБ электроемкостью 60 А·ч может отдать 60 ампер напряжением 12 вольт до ее полной разрядки. Практически это выглядит так: если АКБ нагружать током 60 ампер один час, ее напряжение снизится с 12,75–12,80 вольт до 12,00 вольт.
Но откуда же 14,4 вольта? Далее мы детально рассмотрим процесс заряда АКБ и откуда берется это напряжение.
Принцип заряда АКБ
Существует два способа зарядки АКБ:
Зарядить АКБ до значения, близкого к 100% ее емкости, зарядкой постоянным током можно только постоянно понижая ток заряда. Сначала до 1/40, довести до кипения, потом до 1/80 довести до кипения, потом до 1/160 и так до 1/2000. Причем нужно следить, чтобы процесс кипения электролита не начинался, а только подходил к нему. Это достаточно кропотливая и нудная задача — нужно постоянно следить за процессом зарядки.
Рассмотрим второй способ заряда АКБ (постоянным напряжением), так как он обычно используется в ИБП при заряде АКБ. Такой способ не допускает кипения электролита и заряжает АКБ до реальных 100% емкости. Процесс зарядки АКБ логарифмичен (нелинеен), поэтому зарядить АКБ полностью на 100% — задача достаточно сложная. Если на начальных этапах зарядки для типичной АКБ емкостью 70 А·ч ток заряда 1/1 0 от емкости (7 А), то на конечных этапах зарядки (90–98%) ток равен 1/400 от емкости (175 миллиампер). И на этапах зарядки (от 98–100%) ток заряда должен быть чуть больше тока саморазряда АКБ. А это менее 1/2000 от емкости АКБ (менее 35 миллиампер).
Номинальное напряжение заряда для каждой АКБ индивидуально (производитель, материалы, технологии и даже смена, в которую АКБ изготавливался на заводе) и может колебаться в пределах от 14,35 до 14,45 вольт.
При выкипании водорода из электролита происходит увеличение его плотности. Поэтому в элек-тролит в таком случае нужно добавлять дистиллированную воду для компенсации его плотности до 1,26 г/ см3. На практике технологии производства стартерных АКБ за более чем 100-летний период производства отточены до совершенства и выпускаются с учетом номинального напряжения заря-да, близкого к 14,40 вольтам.
Полностью зарядить АКБ (на все 100% ее электрической емкости) без выкипания электролита можно только напряжением 14,40 вольт!
Теперь рассмотрим практическую часть зарядки постоянным напряжением на конкретных примерах. Так как АКБ набирает емкость заряда нелинейно, при подключении АКБ к зарядному устройству без ограничения тока заряда АКБ в течение первых секунд может потреблять ток заряда, равный своей емкости. Например, для АКБ емкостью 70 А·ч первые секунды ток заряда будет 70 А. Потом ток заряда плавно понижается с повышением внутреннего сопротивления АКБ.
20–30% своей емкости АКБ может набрать за 15–20 минут зарядки током 1/10 от своей емкости (в нашем примере 7 А).
Автомобилисты знают, что «прикуривать» от соседского автомобиля подсевшую АКБ достаточно минут 5–10, чтобы крутануть стартер, а если АКБ села «в ноль», времени понадобится немного больше — здесь мы и наблюдаем логарифмичность процесса зарядки.
Чтобы зарядить АКБ на 50% емкости, понадобится уже пару часов, а никак не 30–40 минут, так как ток заряда все время уменьшается. А вот чтобы зарядить АКБ на 80%, понадобится как минимум 6–7 часов. 80–85% емкости АКБ достигается, когда напряжение заряда поднялось до 13,60–13,80 вольт. Ток заряда на этом этапе будет меньше одного ампера, и продолжит понижаться. А при 14,20 вольтах АКБ заряжена до 90–95%. Фактически на этапе зарядки около 97–99% происходит прецизионная зарядка. При превышении напряжения зарядки даже на 0,01 вольт или тока зарядки на 10 миллиампер мы получим начало закипания электролита.
Практическая часть
Производители (в меньшей мере) и продавцы (в большей мере) ИБП очень часто критически относятся к использованию дешевых стартерных АКБ в ИБП. Потому что с AGM аккумуляторами меньше хлопот с пользователями, которые не представляют, как работает ИБП и как устроена АКБ. Хотя использовать стартерные АКБ в ИБП в большинстве случаев можно. А если использовать внешнюю схему зарядки АКБ — это отличное дешевое решение для любого ИБП. Поясним некоторые нюансы по-своему 15-летнему опыту использования АКБ с ИБП от APC Back UPS 600I.
Три наиболее частые ошибки при подключении внешних АКБ к ИБП заключаются в следующем:
Разберем первый и второй пункт более подробно. Падение напряжения на проводах при передаче постоянного электрического тока в 12 вольт очень сильно зависит как от длины, так и от площади сечения этих проводов, а также от силы тока, протекающего по этим проводам. Наш ИБП при питании от АКБ на полной нагрузке в 600 ВА забирает с нее ток около 35 ампер. Если суммарная длина проводов (плюсового и минусового) от АКБ к ИБП не превышает 50–60 см, достаточно площади сечения под ток в 35 ампер около 16 мм2. А вот если АКБ находится на удалении 5 метров от ИБП (это общая длина проводов 10 метров), падение напряжения будет очень большим — 0,3 вольта. Электроника ИБП будет считать, что АКБ разряжена на половину.
При падении напряжения на АКБ по мере ее разрядки сила тока по закону Ома будет возрастать. При напряжении 9 вольт сила тока будет более 50 ампер. Соответственно будет возрастать и падение напряжения в проводах — до 0,5 вольта. ИБП будет отключаться гораздо раньше, чем если бы АКБ стояла в корпусе ИБП. Стандартные провода в ИБП, которыми штатная батарея подключена в схему, имеют сечение около 8 мм2 и длину около 30 см. Если подключить АКБ проводом такого же сечения, но длиной 10 метров, электроника ИБП будет считать, что АКБ разряжена полностью. Поэтому подключать АКБ к ИБП нужно как можно более толстыми и как можно более короткими проводами.
Теперь третий пункт. В обычные офисные ИБП ставятся АКБ емкостью 7–9 А·ч. При полной нагрузке на ИБП он проработает 1–3 минуты (зависит от производителя и модели). При подключении стартерной АКБ время работы возрастет в разы и может достигнуть одного часа. Но при этом внутренние силовые компоненты схемы могут выйти из строя от перегрева, поскольку они не рассчитаны на долговременную работу.
Поэтому, если использовать АКБ, ИБП должен работать не более чем на 50–60% его полной расчетной мощности. Либо потребуется принудительное охлаждение компонентов.
Пример переделки ИБП под стартерную АКБ

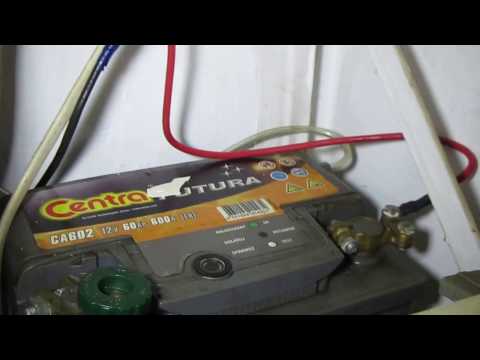

На основе АКБ и Back UPS 600I была собрана и более 10 лет эксплуатируется ИБП собственной конструкции:
На передней панели мы видим цифровой вольтметр, который показывает напряжение заряда или разряда, и амперметр, который показывает электрический ток в двух направлениях — заряд и разряд.
ИБП — всегда стационарные устройства и, как правило, в месте их установки имеется достаточно пространства, чтобы установить АКБ
При подключении нагрузки видно, как проседает напряжение и как амперметр показывает разрядку АКБ с отрицательным значением тока.
ИБП настраивался исходя из того, что забираемый от АКБ ток будет не более 20 ампер. Фактически данный ИБП питает два сервера, рутер и свитч. Гарантированно это все может работать без электричества около 7–8 часов (в зависимости от нагрузки на сервера). Схема подключения позволяет использовать две АКБ и независимо заряжать одну из батарей во время эксплуатации другой. Раз в полгода можно переключаться между батареями, чтобы сравнять процесс старения обоих АКБ.
О таблице
На передней панели ИБП приведена таблица, которая характеризует степень заряда и разряда АКБ. Как видно, АКБ разряжена в ноль, когда напряжение на ней падает до восьми вольт. Поясним термин «глубокий разряд», используемый далее по тексту. АКБ переходит в состояние глубокого разряда, когда напряжение покоя у нее ниже 11,35–11,40 вольт. Это верхний предел глубокого разряда. Как говорилось выше, после отключения нагрузки напряжение на АКБ начинает повышаться. Если в течение 2–6 часов, в зависимости от емкости АКБ, это напряжение поднялось до 11,90–12,00 вольт, АКБ не ушла в глубокий разряд. Но как следует из опыта, даже если АКБ кратковременно разрядится до 11,90–11,8 вольт, ничего страшного не будет, если ее сразу поставить на зарядку.
Производители АКБ указывают кратковременный пусковой ток рядом с емкостью. Такой ток возникает при запуске стартера, уводя АКБ в глубокий разряд с просадкой напряжения на АКБ до 9 вольт, но АКБ это выдерживает и служит в автомобиле 5–6 лет.
Нижний порог отключения производитель ИБП выставляет при полной нагрузке на АКБ. В нашем случае он около 7,55 вольт при нагрузке около 30–35 ампер. 8 вольт в таблице указано на полную нагрузку. Это «памятка для себя». Но лучше не доводить разрядку АКБ до падения напряжения на такой низкий уровень. АКБ «проседает» по напряжению больше под полной нагрузкой, чем под нагрузкой в 50% или 30%. Как только нагрузка пропадает полностью, напряжение на АКБ скачком поднимается и потом продолжает подниматься все медленней до напряжения фак-тического разряда (напряжения покоя).
Например, опытным путем установлено, что при 20-амперной нагрузке на АКБ, когда напряжение проседает до 8 вольт, можно уменьшить ток до 9 ампер, и напряжение мгновенно поднимется до 10,6 вольт, продолжая при этом медленно понижаться.
Если разряжать аккумулятор нагрузкой в 10 ампер, соответственно и нижнее значение будет не 8 вольт, как приведено в таблице на передней панели, а больше (оно может быть 8,4 вольт, к примеру, или 9,0 вольт).
Если нагрузка на АКБ от ИБП 10–20% от расчетной, соответственно напряжение «проседает» меньше, но на АКБ получается нагрузка долговременней. И соответственно АКБ находится в глубоком разряде под нагрузкой дольше. А вот это уже «убийственно» для АКБ. Поэтому нужно стараться не доводить АКБ до глубокого разряда и по возможности, если до этого дошло — сразу поставить на зарядку.
Штатная AGM батарея, проработав 20–30 минут в глубоком разряде, фактически умирает сразу — начинают разрушаться пластины внутри нее, и электроемкость падает в разы в отличие от стартерной АКБ, где потеря электроемкости от работы при глубоком разряде 2–3 часа измеряется процентами.
Стартерная АКБ гораздо выносливей «батареи в комплекте» с ИБП
Если их правильно использовать и обслуживать, но, самое главное, правильно заряжать, они могут прослужить более 15 лет либо выдержать более четырехсот циклов 100% разрядки-зарядки или более тысячи циклов 30–40% разрядки-зарядки! Это проверено на практике!
Можно ли использовать автомобильный аккумулятор для ИБП
Оглавление:
Периодические отключения света мало кого радуют, особенно, тех, кто «не успел сохраниться». Поэтому приобретение источника бесперебойного питания – вполне здравая мысль. Но при эксплуатации такого устройства многие понимают, что он обеспечивает только корректное завершение работы компьютера или недлительное освещение комнаты с помощью светодиодной лампы. Нужно больше. И тогда возникает мысль об автомобильном аккумуляторе – 7 А*ч не сравнить с 65 А*ч, к примеру. На первый взгляд, все просто и логично, но можно ли использовать автомобильный аккумулятор для ИБП?
Учитываем нюансы
Как показывает практика, это возможно, и многие это практикуют. Преимущества и выгоды очевидны, учитывая гораздо меньшую стоимость и большую емкость автомобильных АКБ.
Но нужно учитывать такие моменты, как:
Размещение
Главный аргументом «против» в вопросе можно ли использовать автомобильный аккумулятор ИБП дома является выделение водорода в процессе зарядки. Это действительно происходит, вода разлагается на водород и кислород, эти газы выводятся за пределы корпуса батареи. И в достаточной концентрации, при наличии искры, способны взорваться.
В автомобиле аккумулятор размещается в хорошо проветриваемом пространстве, поэтому газы быстро рассеиваются. Но что мешает разместить АКБ дома так, чтобы обеспечить хорошее проветривание? Например, на балконе – этого вполне достаточно. Кроме того, что бы ни заявляли производители аккумуляторов для ИБП, корпуса в них не такие и герметичные. И, тем не менее, качественные модели не взрываются. В этом смысле без проблем можно подключить автомобильный аккумулятор ИБП и наслаждаться его бесперебойной работой.
Необходимость в переделке ИБП
Действительно, просто так подключить автомобильный аккумулятор к источнику бесперебойного питания нельзя. Но найти инструкцию, схемы переделки не так уж сложно. Главное – предотвратить нагрев трансформатора в процессе зарядки, а нагрев будет. Для этого ИБП располагают либо в прохладном месте, либо подсоединяют к нему кулер, так, чтобы поток воздуха был направлен на трансформатор. С помощью кулера легко решается и проблема с концентрацией водорода возле ИБП.
Тип аккумулятора
Можно использовать стандартный кислотный, но для удобства и большей длительности эксплуатации рекомендуют приобретать гелевые. Они меньше склонны к саморазряду, так как электролит более густой, и все процессы в нем протекают медленнее. Кроме того, в гелевых моделях меньший риск протечки электролита, хотя при грамотной установке этот риск и без того минимален.
Емкость батареи
Ее следует выбирать, исходя из списка подключенных к ИБП устройств. Плюс – расчет времени питания, который должен обеспечиваться при отключении электричества. К примеру, б/у аккумулятор 100 Ач обеспечивает питание компьютера больше 1,5 часов.
Аргументы «против»
Конечно же, автомобильные батареи не предназначены для использования в источниках бесперебойного питания. И специалисты приводят несколько аргументов против такой эксплуатации.
Первый – малый срок службы батареи. Обусловлено это разной толщиной свинцовых пластин, у автомобильного АКБ они примерно в два раза тоньше. Но если сравнивать срок службы и стоимость батарей… Разница в цене существенна (в пользу автомобильной), а по сроку службы оба варианта не слишком отличаются. В среднем, 5 лет для «родной» и 3 года для автомобильной.
Второй – быстрый выход из строя после 10-15 циклов разряда. Да, это факт, ведь в машине полный разряд возникает не так уж часто. Но если ИБП запрограммировать на отключение при 20% заряда, проблема легко решается.
Последний аргумент – невозможность заряда АКБ из-за разницы в зарядном токе. Действительно, зарядный ток ИБП составляет около 14 В, а АКБ, номинально, 12В. Но напряжение в автомобиле не будет постоянным, оно меняется в диапазоне от 11В до 15В. Так что номинальная разница – не помеха.
Но влияет сила тока, у большей части источников бесперебойного питания она меньше, чем у генератора машины. Но это не делает зарядку невозможной – да, батарея будет заряжаться дольше, возможно, до нескольких суток. Но заряд будет 100%, а учитывая частоту отключения света в квартирах, этого вполне достаточно.
Насколько это удобно и корректно?
Задумываясь о замене «родной» батареи на автомобильную, нужно обладать не только теоретическими знаниями, но и понимать в электротехнике, иметь определенный опыт. Иначе «самоделка» приведет к полной порче ИБП, а в серьезных случаях и к пожару. Поэтому, если вы не имеете практического опыта, лучше не рискуйте.
Нужно учитывать и громоздкость получившейся конструкции – занимать она будет в два раза больше места. Плюс – эстетика. Да, бывают и вполне эстетичные «самоделки», но даже их стоит убрать из виду.
Удобство и безопасность эксплуатации. Тоже придется потрудиться, чтобы вся конструкция была достаточно удобной и функциональной, при этом не было риска пожара или ожога кислотой.
Подключение автомобильного аккумулятора в ИБП: все за и против
Всех, кто постоянно имеет дело с источниками бесперебойного питания (ИБП), не раз посещала мысль о замене штатных аккумуляторов автомобильным. В первую очередь об этом думают в целях экономии. Ведь автомобильный аккумулятор дешевле (иногда значительно) специальных батарей для ИБП. С точки зрения первоначальных вложений выгода очевидна, но возникает ряд сложностей и вопросов. Мы не будем делать окончательных выводов относительно использования автомобильного аккумулятора в ИБП, а просто разберём все доводы за и против. Однозначных выводов здесь сделать нельзя, поскольку все зависит от ситуации, в том числе и финансовой.
О чём идут споры?
С одной стороны, существует ряд достаточно удачных примеров использования автомобильного аккумулятора для бесперебойника. Довольно много народу попробовали эту схему и остались довольны результатом. Одни в качестве плюса называют увеличившееся время работы в автономном режиме, других привлекает возможность сэкономить. Причём некоторые использовали свои отработавшие АКБ с автомобилей.
В основном споры вокруг подключения автомобильных аккумуляторов к UPS сводятся к следующим вещам:
Ток и характер эксплуатации
Не секрет, что главное назначение автомобильного аккумулятора, это запуск двигателя. Он должен обеспечить высокий пусковой ток. Это необходимо для стартера, который запускает мотор. После этого подзарядка аккумулятора будет происходить от генератора в процессе поездки. Причём процесс подзарядки будет происходить в «рваном» режиме. То есть, батарея будет заряжаться в моменты, когда число оборотов коленчатого вала достаточно большое (как правило, больше 2 тысяч оборотов в минуту).
Аккумуляторная батарея для ИБП работает в другом режиме. Поскольку мощность подключённого к ним оборудования сравнительно небольшая, при работе в автономном режиме они отдают небольшие величины электрического тока в течение длительного промежутка времени. После отдачи заряда аккумулятор UPS заряжается постоянным стабильным током.
Как говорят противники подключения автомобильных аккумуляторов к UPS, этими различиями в эксплуатации обусловлено и разное конструктивное исполнение этих типов батарей. В частности, отличается толщина свинцовых пластин.
Помимо этого, отличается и чистота свинца в этих типах АКБ. В автомобильных используется свинец, получаемых в результате переработки отработавших пластин. В аккумуляторах для ИБП используется более чистый свинец первичной плавки.
Сторонники подключения автомобильных аккумуляторов в ИБП резонно заявляют, что АКБ автомобиля функционирует не только при запуске мотора. Батарея подключается в работу, если генератор не справляется с нагрузкой, да и при заглушённом двигателе она обеспечивает работу потребителей в автомобильной бортовой сети.
И в таком режиме автомобильный аккумулятор выдаёт ток значительно меньше стартерного и в течение длительного времени. То есть, здесь его функционирование мало чем отличается от аккумулятора в составе источника бесперебойного питания.
Что касается пластин, то производители УПС говорят о быстром выходе их из строя в автомобильном аккумуляторе, подключённом к бесперебойнику. Объясняют это тем, что толщина у них меньше, и они не выдержат такой режим работы. Что тут можно сказать? Все, кто постоянно имеет дело с источниками бесперебойного питания, прекрасно знают, что батареи в них не живут дольше 4–5 лет. Ещё раньше они взбухают от перезарядки и отправляются на помойку. Срок службы среднестатистического автомобильного аккумулятора равен 3–4 года. И это при значительном выигрыше по стоимости.
Подробно о том, сколько служит аккумулятор автомобиля можно прочитать по указанной ссылке.
Напряжение и процесс зарядки
Разница в напряжении постоянного тока рассматриваемых аккумуляторов является ещё одним доводом тех, кто против использования автомобильной АКБ в источнике бесперебойного питания. В качестве подтверждения приводятся следующие доводы.
Напряжение тока зарядки для автомобильной АКБ лежит в пределах от 14 до 14,2 Вольта. Аккумулятор для ИБП заряжается при напряжении от 13,5 до 13,8 Вольта. Как утверждается, АКБ от автомобиля в таких условиях постоянно будет в состоянии неполной зарядки.
В ответ на это им говорят, что напряжение как автомобильной батареи, так и бесперебойника постоянно никто не контролирует. Оно может быть выше или ниже указанных значений при определённых условиях. Ведь напряжение полностью заряженной батареи 12,7–13 Вольт, а напряжение постоянного тока может «гулять» в зависимости от сети автомобиля, к которому она подключена. К тому же полнота зарядки АКБ зависит не только от напряжения в сети, но и от ряда других факторов. Советуем подробнее прочитать про норму заряда аккумулятора автомобиля.
В общем, с полной уверенностью о хронической недозарядке автомобильной АКБ в составе источника бесперебойного питания говорить нельзя. Убедительных подтверждений этому нет.
Кроме этого, многое зависит от режима работы. Если на аккумуляторе во время отключения повисели сервер и пара «системников», затем он подзарядился и все повторилось, это одна ситуация. В таком режиме автомобильный аккумулятор долго не проработает, поскольку свой заряд набирает медленнее тех, что в UPS. Но такой режим работы нельзя назвать характерным. В большинстве случаев ИБП играет роль подстраховки при редких отключениях питания.
Вернуться к содержанию
Конструктивные особенности
Здесь «копья ломаются» вокруг выделения водорода из автомобильной АКБ и испарение электролита. Водород с кислородом являются гремучей смесью, которая может сильно рвануть от любой искры, в том числе неисправной электропроводки. Это действительно так, но почему говорится только о выделении водорода у автомобильного аккумулятора?
Ведь в аккумуляторах для ИБП также предусмотрен выход газов наружу. Так, стандартные батареи для ИБП имеют крышечки, под которыми скрываются отверстия банок. Они закрыты резиновыми колпачками, которые придерживаются крышкой. При достижении определённого давления газа в банке, колпачок приподнимается и выпускает его. Так, что рециркуляция газа в таких батареях является мифом. Если АКБ необслуживаемая, в ней все равно предусмотрена система сброса избыточного водорода (клапан). Поэтому водород будет выделяться в любом случае. Но, по отзывам тех, кто реализовал подобную систему с автомобильным аккумулятором, каких-то чрезвычайных происшествий с водородом у них не было.
Что касается испарений вредного электролита, то здесь отчасти можно согласиться. Процессы в свинцово-кислотном аккумуляторе проходят более интенсивно и электролит выкипает активнее.
Другое дело, что аккумулятор с жидким электролитом значительно менее удобен при эксплуатации, чем с гелем. Помимо этого его вес значительно больше. Фактически автомобильную АКБ можно только поставить рядом с ИБП и больше никуда не перемещать. Тогда как со штатным аккумулятором «бесперебойник» значительно мобильнее и удобнее в использовании. Такие батареи относятся к гелевому типу. Внутри не раствор серной кислоты, а стекловолокно, пропитанное электролитом. За счёт этого аккумулятор можно располагать на вертикальных и наклонных поверхностях. Подробнее о том, что такое электролит или аккумуляторная кислота, читайте в материале по ссылке.
Вернуться к содержанию
Подключение
Подсоединение автомобильного аккумулятора к ИБП особой сложности не представляет. Нужно лишь изготовить соответствующий кабель. Потребуется кусок провода, два крокодила и две клеммы под соответствующие разъёмы на плате UPS. Крокодилы и клеммы припаиваются к проводу. А дальше вместо штатного аккумулятора подключается автомобильная батарея с соблюдением полярности. Провод сделайте с запасом, чтобы аккумулятор можно было хоть немного передвигать вокруг ИБП.
Соответственно, и охлаждающие радиаторы на них рассчитаны, чтобы отводить тепло некоторое время. Если мы подключаем автомобильный аккумулятор, то этот временной интервал значительно возрастает. Ёмкость таких аккумуляторных батарей больше и держать нагрузку они могут дольше. Это во многом то, из-за чего затевается модернизация (помимо экономии).
Поэтому стоит понаблюдать как сильно транзисторы будут греться, а лучше заранее принять меры по их эффективному охлаждению. Можно поставить радиаторы, имеющие большую массу и площадь поверхности (с рифлением). Может быть, придётся поставить активное охлаждение (вентилятор). Это дополнительная суета, но в ряде случаев без этого не обойтись.
Вернуться к содержанию
Менять или не менять?
Как видите, в процессе подключения автомобильного аккумулятора к источнику бесперебойного питания нет ничего фатального или невыполнимого. Есть определённые сложности, которые довольно просто решаются. Мы рассмотрели основные доводы за и против такого решения. Все доводы «против» звучат в основном от производителей ИБП. Доводы «за» можно услышать от тех, кто реализовал подобные решения. Одни пользователи сделали это в целях экономии, другие с целью увеличения работы ИБП в автономном режиме. Ведь UPS используют не только для подключения компьютерных систем. От них могут работать устройства, для завершения работы которых недостаточно просто «сохраниться».
